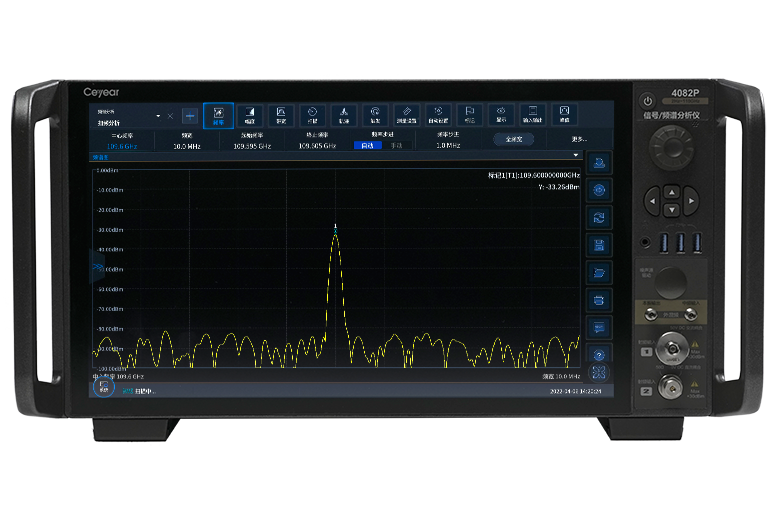

思仪科技 4082系列 信号频谱分析仪
型 号：4082系列
名 称：信号频谱分析仪
品 牌：思仪科技(Ceyear)
分 类：射频测试设备 > 频谱分析仪 > 信号分析仪
产品属性：主机
简 述：
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备较佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。
申请服务
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备较佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。
良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达4GHz的分析带宽，配合相应的软件分析选件，满足您在移动通信、物联网等领域信号及设备测试时的严苛需求。
功能特点
优越的射频与接收性能
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备较佳的射频性能。4082频率测量范围覆盖2Hz～110GHz，110GHz全频段配置预选器，可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平，1GHz处显示平均噪声电平为-154dBm/Hz，配置前置放大器后可达-164dBm/Hz，打开噪声抵消功能可达-172 dBm/Hz。（以上均为典型值）110GHz处显示平均噪声电平可达-140dBm/Hz。4082还具有较佳的相位噪声性能，在1GHz载波，1kHz频偏，相位噪声优于-125dBc/Hz@1kHz，-135dBc/Hz@10kHz（典型值），可满足用户在通信信号测量中的极限要求。
高达4GHz分析带宽
Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz/4GHz共8种带宽配置选择，满足宽带5G NR、WLAN等不同测试应用场景使用需求；提供1.2GHz带宽的实时频谱分析，100%截获概率（POI）信号最短持续时间优于0.53μs，可用于脉冲信号、毛刺信号、间歇性信号等各种瞬态突发信号的捕获测量。
全面的频谱分析能力
Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型，扫描点数在101～120001之间任意可选，最长扫描时间16000s，零频宽最短扫描时间1us；支持6条轨迹配置、6种检波方式、3种平均类型，具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能，并支持轨迹统计、轨迹自动保存和调用等；支持历史轨迹的瀑布图显示，可保存10000帧的瀑布图轨迹，清晰展现信号频谱变化规律；具备占用带宽、邻/信道功率、功率统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能，可提供更全面、细致的分析结果。
丰富的无线通信信号分析功能
Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持Test Model和自定义参数设置，支持提供不同信道和信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，具备星座图、误差总结表、资源分配等多种显示图谱；在带外测量方面，4082能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。搭配Ceyear专用的协议分析软件，可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析，提供EVM、星座图、频率误差等多种测量结果。
强大的射频测试功能
Ceyear 4082 系列信号/频谱分析仪具备高性能的射频测试功能，能够快速测量变频器、转发器等组件的绝对群时延和相对群时延，测量被测设备的频率响应，并显示幅度、相位、群时延与频率的关系；可以方便直观地进行宽带系统噪声功率比的测量，从而帮助衡量当多个信道被占用时，闲置信道受影响的程度，可用于有效载荷、系统、组件等研发、生产过程的测试。

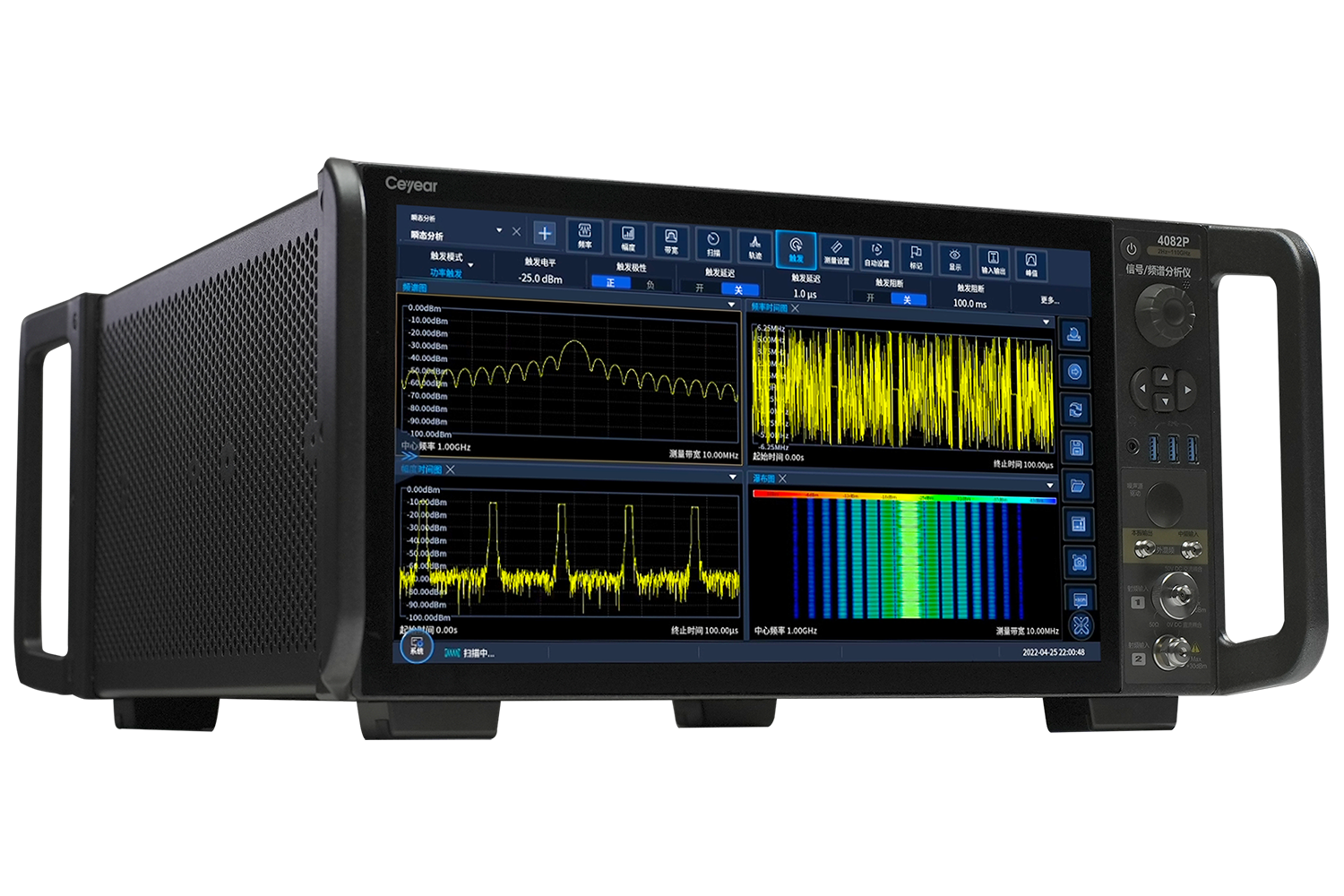

超大触摸屏，操控更便捷
Ceyear 4082系列信号/频谱分析仪硬件配置全面提升，采用高性能处理器和超大触摸屏，仪器操作更便捷。4082采用i7处理器，16G内存，运行更流畅，保证长时间测试的高效运行；4082配置15.6英寸超大触摸屏，多种测量结果一览无余，支持多点触控，操作简洁高效。支持界面区域布局动态调整和自定义菜单。多测量模式并行运行与显示，模式切换方便灵活。

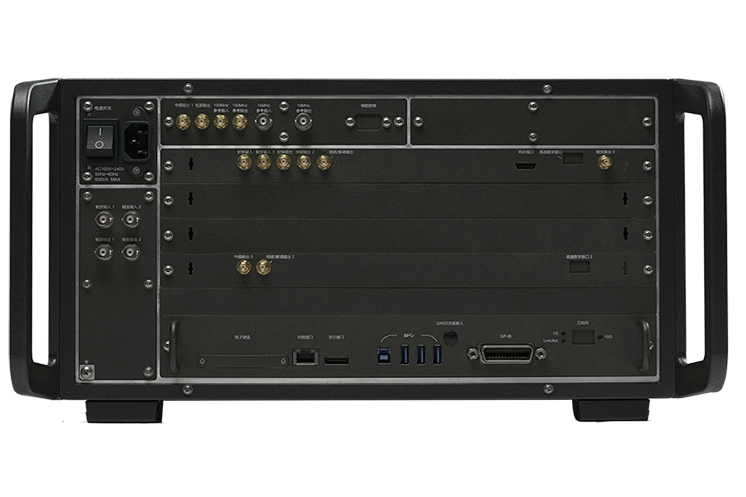

多种前瞻性接口配置
Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口，包括参考频率输入输出、触发输入输出、中频输出等，支持AC/DC两种耦合方式（射频输入1）；4082前瞻性地配置了USB3.0控制接口，万兆网接口、2GHz带宽的IQ数据流接口等，可提供更高带宽、更快速率、更加稳定的数据传输，应对各种数字化转型挑战。
典型应用
电子系统性能综合评估
作为多用途多功能的通用信号及频谱分析仪表，ceyear 4082可广泛应用于通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
移动通信设备测试应用
应用4082提供的5GNR、LTE、NB-IOT、WCDMA、GSM、WLAN等多种无线通信信号分析功能，可为移动通信基站和终端设备研制和生产提供测试服务。
发射机和接收机测试和诊断
应用4082提供的频谱分析、一键功率测量套件、瞬态分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机 测试提供全面的诊断服务。
自动测试系统集成
直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
电磁信号射频流盘应用
可用于大型试验过程中的信号数据记录空间电磁 频谱环境采集记录等应用。
技术指标
| 频率范围 | 型号 | 直流耦合 | 交流耦合 | ||
| 4082B | 2Hz～8.4GHz | 10MHz～8.4GHz | |||
| 4082D | 2Hz～18GHz | 10MHz～18GHz | |||
| 4082E | 2Hz～26.5GHz | 10MHz～26.5GHz | |||
| 4082F | 2Hz～45GHz | 10MHz～45GHz | |||
| 4082H | 2Hz～50GHz | 10MHz～50GHz | |||
| 4082L | 2Hz～67GHz | 10MHz～67GHz | |||
| 4082N | 2Hz～90GHz | / | |||
| 4082P | 2Hz～110GHz | / | |||
| 10MHz 精密频率参考 | 频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度） 老化率： ±5×10-8/年 ±2×10-8/年（4082-H13选件） 温度稳定度： ±5´10-8 校准准确度： ±4´10-8 | ||||
| 频率读出 准确度 | ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*） *：水平分辨率=频宽/（扫描点数-1） | ||||
| 扫描点数 | 101～120001 | ||||
| 频率计数 准确度 | ±（频率读数×频率参考准确度＋0.1Hz） | ||||
| 频宽 | 范围：0Hz（零频宽），10Hz～该型号最高频率范围 准确度：±（0.1%×频宽＋频宽/（扫描点数-1）） | ||||
| 扫描时间范围 | 频宽≥10Hz： 3μs～16000s 频宽=0Hz： 1μs～16000s | ||||
| 分辨率带宽 | 范围：0.1Hz～20MHz （1、2、3、5步进） 转换不确定度： (以RBW=300kHz为参考) ±0.10dB 1Hz～1MHz（1，2，3，5步进） ±0.30dB 2MHz～10MHz（1，2，3，5步进） ±1.00dB 20MHz | ||||
| 分析带宽 | 标配：10MHz 选件H38-40： 40MHz 选件H38-200： 200MHz 选件H38-400： 400MHz 选件H38-600： 600MHz 选件H38-1200：1.2GHz 选件H38-2000：2GHz 选件H38-4000：4GHz | ||||
| 视频带宽 | 1Hz～20MHz （1、2、3、5步进）（标称值） | ||||
| 触发方式 | 自由、电源、视频、外部1、外部2、定时器 | ||||
| 检波方式 | 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 | ||||
| 剩余调频 | ≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数） | ||||
| 相位噪声（载波1GHz，20°C ~ 30°C） | 频偏 | 指标 | 典型值 | ||
| 100Hz | -107dBc/Hz | -115dBc/Hz | |||
| 1kHz | -125dBc/Hz | -128dBc/Hz | |||
| 10kHz | -133dBc/Hz | -135dBc/Hz | |||
| 100kHz | -135dBc/Hz | -137dBc/Hz | |||
| 1MHz | -138dBc/Hz | -140dBc/Hz | |||
| 显示平均噪声电平（输入端接匹配负载，轨迹平均，平均类型为视频平均，检波方式为视频平均检波，0dB输入衰减，归一化至1Hz RBW，20°C ~ 30°C） | 4082B机型（无前放） | ||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -149dBm | -151dBm | |||
| 100MHz ˂f ≤1.2GHz | -152dBm | -154dBm | |||
| 1.2GHz ˂f ≤2.2GHz | -151dBm | -153dBm | |||
| 2.2GHz ˂f ≤3.25GHz | -150dBm | -153dBm | |||
| 3.25GHz ˂f ≤ 5.25GHz | -148dBm | -150dBm | |||
| 5.25GHz ˂f ≤ 6.5GHz | -144dBm | -148dBm | |||
| 6.5GHz ˂f ≤ 8.4GHz | -142dBm | -145dBm | |||
| 4082B机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -156dBm | -158dBm | |||
| 100MHz ˂f ≤ 3.25GHz | -161dBm | -163dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | -160dBm | -162dBm | |||
| 5.25GHz ˂ f ≤ 8.4GHz | -156dBm | -159dBm | |||
| 4082D/E/F/H机型（无前放） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -147dBm | -150dBm | |||
| 100MHz ˂f ≤1.2GHz | -151dBm | -153dBm | |||
| 1.2GHz ˂f ≤2.2GHz | -150dBm | -152dBm | |||
| 2.2GHz ˂f ≤3.25GHz | -148dBm | -150dBm | |||
| 3.25GHz ˂f ≤ 5.25GHz | -145dBm | -148dBm | |||
| 5.25GHz ˂f ≤ 6.5GHz | -142dBm | -147dBm | |||
| 6.5GHz ˂f ≤ 8.2GHz | -140dBm | -143dBm | |||
| 8.2GHz ˂f ≤18GHz | -143dBm | -145dBm | |||
| 18GHz ˂f ≤26.5GHz | -137dBm | -141dBm | |||
| 26.5GHz ˂f ≤40GHz | -130dBm | -133dBm | |||
| 40GHz ˂f ≤50GHz | -127dBm | -129dBm | |||
| 4082D/E/F/H机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -155dBm | -158dBm | |||
| 100MHz ˂f ≤ 3.25GHz | -162dBm | -164dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | -160dBm | -163dBm | |||
| 5.25GHz ˂ f ≤ 8.4GHz | -156dBm | -158dBm | |||
| 8.2GHz ˂ f ≤18GHz | -157dBm | -159dBm | |||
| 18GHz ˂ f ≤26.5GHz | -154dBm | -156dBm | |||
| 26.5GHz ˂ f ≤40GHz | -151dBm | -153dBm | |||
| 40GHz ˂ f ≤50GHz | -148dBm | -151dBm | |||
| 4082L机型（无前放） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -147dBm | -150dBm | |||
| 100MHz ˂f ≤1.2GHz | -150dBm | -152dBm | |||
| 1.2GHz ˂f ≤2.2GHz | -149dBm | -152dBm | |||
| 2.2GHz ˂f ≤3.25GHz | -148dBm | -150dBm | |||
| 3.25GHz ˂f ≤ 5.25GHz | -145dBm | -148dBm | |||
| 5.25GHz ˂f ≤ 6.5GHz | -142dBm | -149dBm | |||
| 6.5GHz ˂f ≤ 8.2GHz | -140dBm | -143dBm | |||
| 8.2GHz ˂ f ≤18GHz | -141dBm | -145dBm | |||
| 18GHz ˂ f ≤26.5GHz | -137dBm | -141dBm | |||
| 26.5GHz ˂ f ≤40GHz | -130dBm | -133dBm | |||
| 40GHz ˂ f ≤50GHz | -127dBm | -129dBm | |||
| 50GHz ˂ f ≤54.8GHz | -135dBm | -139dBm | |||
| 54.8GHz ˂ f ≤63.6GHz | -133dBm | -137dBm | |||
| 63.6GHz ˂ f ≤67GHz | -131dBm | -135dBm | |||
| 4082L机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -157dBm | -160dBm | |||
| 100MHz ˂f ≤ 3.25GHz | -162dBm | -164dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | -161dBm | -163dBm | |||
| 5.25GHz ˂ f ≤ 8.2GHz | -154dBm | -156dBm | |||
| 8.2GHz ˂ f ≤18GHz | -156dBm | -159dBm | |||
| 18GHz ˂ f ≤26.5GHz | -154dBm | -157dBm | |||
| 26.5GHz ˂ f ≤40GHz | -151dBm | -153dBm | |||
| 40GHz ˂ f ≤48GHz | -145dBm | -150dBm | |||
| 48GHz ˂ f ≤54.8GHz | -146dBm | -152dBm | |||
| 54.8GHz ˂ f ≤63.6GHz | -142dBm | -148dBm | |||
| 63.6GHz ˂ f ≤67GHz | -140dBm | -143dBm | |||
| 4082 N/P机型（无前放） 射频端口2 | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -145dBm | -148dBm | |||
| 100MHz ˂f ≤1.2GHz | -148dBm | -149dBm | |||
| 1.2GHz ˂f ≤ 2.2GHz | -146dBm | -148dBm | |||
| 2.2GHz ˂f ≤ 3.25GHz | -144dBm | -147dBm | |||
| 3.25GHz ˂f ≤ 5.25GHz | -141dBm | -146dBm | |||
| 5.25GHz ˂f ≤ 6.5GHz | -140dBm | -146dBm | |||
| 6.5GHz ˂f ≤ 8.2GHz | -138dBm | -141dBm | |||
| 8.2GHz ˂ f ≤18GHz | -138dBm | -143dBm | |||
| 18GHz ˂ f ≤26.5GHz | -135dBm | -139dBm | |||
| 26.5GHz ˂ f ≤40GHz | -127dBm | -133dBm | |||
| 40GHz ˂ f ≤50GHz | -122dBm | -125dBm | |||
| 50GHz ˂ f ≤54.8GHz | -133dBm | -135dBm | |||
| 54.8GHz ˂ f ≤63.6GHz | -130dBm | -133dBm | |||
| 63.6GHz ˂ f ≤67.2GHz | -128dBm | -131dBm | |||
| 67.2GHz ˂ f ≤ 74GHz | -138dBm | -141dBm | |||
| 73.8GHz ˂ f ≤ 82.8GHz | -143dBm | -145dBm | |||
| 82.6GHz ˂ f ≤ 91.6GHz | -142dBm | -144dBm | |||
| 91.4GHz ˂ f ≤ 99.6GHz | -141dBm | -144dBm | |||
| 99.4GHz ˂ f ≤ 110GHz | -138dBm | -141dBm | |||
| 4082 N/P机型（前放开）射频端口1 | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | -155dBm | -158dBm | |||
| 100MHz ˂f ≤ 3.25GHz | -160dBm | -162dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | -159dBm | -161dBm | |||
| 5.25GHz ˂ f ≤ 8.2GHz | -152dBm | -154dBm | |||
| 8.2GHz ˂ f ≤18GHz | -154dBm | -157dBm | |||
| 18GHz ˂ f ≤26.5GHz | -151dBm | -155dBm | |||
| 26.5GHz ˂ f ≤40GHz | -149dBm | -151dBm | |||
| 40GHz ˂ f ≤48GHz | -147dBm | -149dBm | |||
| 48GHz ˂ f ≤54.8GHz | -146dBm | -149dBm | |||
| 54.8GHz ˂ f ≤63.6GHz | -142dBm | -145dBm | |||
| 63.6GHz ˂ f ≤67GHz | -135dBm | -137dBm | |||
| 频率响应和绝对幅度准确度 （10dB衰减， 20°C ~ 30°C） | 4082B机型（无前放） | ||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.50dB | ±0.34dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.30dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.60dB | ±0.31dB | |||
| 5.25GHz ˂ f ≤ 8.4GHz | ±0.80dB | ±0.33dB | |||
| 4082B机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.80dB | ±0.50dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.70dB | ±0.50dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.80dB | ±0.60dB | |||
| 5.25GHz ˂ f ≤ 8.4GHz | ±0.90dB | ±0.70dB | |||
| 4082D/E/F/H机型（无前放） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.50dB | ±0.34dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.30dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.60dB | ±0.31dB | |||
| 5.25GHz ˂ f ≤ 8.2GHz | ±0.80dB | ±0.33dB | |||
| 8.2GHz ˂ f ≤18GHz | ±2.00dB | ±0.95dB | |||
| 18GHz ˂ f ≤26.5GHz | ±2.50dB | ±0.95dB | |||
| 26.5GHz ˂ f ≤40GHz | ±2.80dB | ±1.50dB | |||
| 40GHz ˂ f ≤50GHz | ±3.00dB | ±1.60dB | |||
| 4082D/E/F/H机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.80dB | ±0.54dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.70dB | ±0.50dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.80dB | ±0.60dB | |||
| 5.25GHz ˂ f ≤ 8.2GHz | ±0.90dB | ±0.70dB | |||
| 8.2GHz ˂ f ≤18GHz | ±2.00dB | ±1.35dB | |||
| 18GHz ˂ f ≤26.5GHz | ±2.50dB | ±1.55dB | |||
| 26.5GHz ˂ f ≤40GHz | ±2.80dB | ±1.86dB | |||
| 40GHz ˂ f ≤50GHz | ±3.00dB | ±2.00dB | |||
| 4082L/N/P 机型（无前放） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.80dB | ±0.54dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.40dB | ±0.30dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.60dB | ±0.31dB | |||
| 5.25GHz ˂ f ≤ 8.2GHz | ±0.80dB | ±0.33dB | |||
| 8.2GHz ˂ f ≤18GHz | ±2.00dB | ±0.95dB | |||
| 18GHz ˂ f ≤26.5GHz | ±2.50dB | ±0.95dB | |||
| 26.5GHz ˂ f ≤40GHz | ±2.80dB | ±1.50dB | |||
| 40GHz ˂ f ≤48GHz | ±3.00dB | ±1.60dB | |||
| 48GHz ˂ f ≤67GHz | ±3.50dB | ±1.50dB | |||
| 67GHz ˂ f ≤110GHz | ±4.00dB | ±2.50dB | |||
| 4082 L/N/P机型（前放开） | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤ 100MHz | ±0.80dB | ±0.54dB | |||
| 100MHz ˂f ≤ 3.25GHz | ±0.70dB | ±0.50dB | |||
| 3.25GHz ˂ f ≤ 5.25GHz | ±0.80dB | ±0.60dB | |||
| 5.25GHz ˂ f ≤ 8.2GHz | ±0.90dB | ±0.70dB | |||
| 8.2GHz ˂ f ≤18GHz | ±2.00dB | ±1.35dB | |||
| 18GHz ˂ f ≤26.5GHz | ±2.50dB | ±1.55dB | |||
| 26.5GHz ˂ f ≤40GHz | ±2.80dB | ±1.86dB | |||
| 40GHz ˂ f ≤48GHz | ±3.00dB | ±2.00dB | |||
| 48GHz ˂ f ≤67GHz | ±3.50dB | ±2.50dB | |||
| 绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）： ±0.24dB 500MHz校准频率 ±（0.24dB＋频率响应） 所有频率(500MHz校准频率除外) | |||||
| 1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C ~ 30°C） | 4082B机型 | ||||
| 频率范围 | 输入混频器电平 | 典型值 | |||
| 20MHz ≤ f ≤8.4GHz | ≥+5dBm | ≥+10dBm | |||
| 4082D/E/F/H机型 | |||||
| 频率范围 | 输入混频器电平 | 典型值 | |||
| 20MHz ≤ f ≤3.25GHz | ≥+5dBm | ≥+10dBm | |||
| 3.25GHz ˂ f ≤50GHz | ≥+7dBm | ≥+11dBm | |||
| 4082L/N/P机型 | |||||
| 频率范围 | 输入混频器电平 | 典型值 | |||
| 20MHz≤ f ≤5.25GHz | ≥+5dBm | ≥+10dBm | |||
| 5.25GHz ˂f ≤ 8.2GHz | ≥+7dBm | ≥+11dBm | |||
| 8.2GHz ˂f ≤ 67GHz | ≥+6dBm | ≥+11dBm | |||
| 48GHz ˂f ≤ 67GHz（4082N/P） | ≥+3dBm | / | |||
| 三阶截获点 （TOI） （输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃） | 4082B机型 | ||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | +14dBm | +16dBm | |||
| 100MHz ˂f ≤ 3.25GHz | +18dBm | +20dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | +18dBm | +20dBm | |||
| 5.25GHz ˂ f ≤ 8.4GHz | +17dBm | +19dBm | |||
| 4082D/E/F/H/L/N/P机型 | |||||
| 频率范围 | 指标 | 典型值 | |||
| 10MHz ≤ f ≤100MHz | +14dBm | +16dBm | |||
| 100MHz ˂f ≤ 3.25GHz | +18dBm | +20dBm | |||
| 3.25GHz ˂ f ≤ 5.25GHz | +20dBm | +23dBm | |||
| 5.25GHz ˂ f ≤ 8.2GHz | +21dBm | +23dBm | |||
| 8.2GHz ˂ f ≤48GHz | +18dBm | +20dBm | |||
| 48GHz ˂ f ≤67GHz | +18dBm | +20dBm | |||
| 48GHz ˂ f ≤67GHz（4082N/P） | +15dBm | +19dBm | |||
| 剩余响应 （输入端接匹配负载，0dB衰减） | ≤-98dBm 1MHz ≤ f ≤8GHz 射频输入1 | ||||
| IQ数据 | 存储深度（IQ长度）： 分析带宽≤40MHz： 500M IQ样点， IQ字节长度：32位I，32位Q 分析带宽＞40MHz： 1000M IQ样点，IQ字节长度：16位I，16位Q | ||||
| 外形尺寸 | 宽（mm）× 高（mm）× 深（mm）： （475±4）mm ×（238±4）mm ×（560±4）mm（包含把手、底脚、垫脚和侧提带） （426±4）mm ×（222±4）mm ×（450±4）mm（不含把手、底脚、垫脚和侧提带） | ||||
| 最大重量 | 约35kg（选件配置不同，重量不同） | ||||
| 电源 | AC 110～240V：50～60Hz | ||||
| 功耗 | 最大功耗500W（标配） 最大功耗850W（全配置选件） | ||||
| 温度范围 | 工作温度：0°C～+50°C 存储温度：-40°C～+70°C | ||||
| 射频接口 | 4082B/D | N 型（阴），50Ω | |||
| 4082E | 3.5mm（阳），50Ω | ||||
| 4082F/H | 2.4mm（阳），50Ω | ||||
| 4082L | 1.85mm（阳），50Ω | ||||
| 4082N/P | 1.85mm（阳），50Ω（射频输入1） | ||||
| 1.00mm（阳），50Ω（射频输入2） | |||||
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4082B | 信号/频谱分析仪 | 2Hz～8.4GHz |
| 4082D | 信号/频谱分析仪 | 2Hz～18GHz |
| 4082E | 信号/频谱分析仪 | 2Hz～26.5GHz |
| 4082F | 信号/频谱分析仪 | 2Hz～45GHz |
| 4082H | 信号/频谱分析仪 | 2Hz～50GHz |
| 4082L | 信号/频谱分析仪 | 2Hz～67GHz |
| 4082N | 信号/频谱分析仪 | 2Hz～90GHz |
| 4082P | 信号/频谱分析仪 | 2Hz～110GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 4082-H19-4T | 本地存储空间扩展 | 可支持最大4TB的存储空间（电子硬盘）。 | |
| 4082-H08 | 宽带对数检波输出 | 输出反映输入信号电平特性的对数检波信号。 | |
| 4082-H02 | 辅助中频输出 | 输出频率范围425MHz、750MHz、1.5GHz等第二中频信号。 | |
| 4082-H11 | 万兆网控制与数据接口 | 基于光纤的万兆网接口 | |
| 4082-H33-08 | 电子衰减器 | 频率范围9kHz～8GHz，衰减范围30dB，0.5dB步进。 | |
| 4082-H19-2T | 本地存储空间扩展 | 可支持最大2T的存储空间（电子硬盘） | |
| 4082-H33-08 | 电子衰减器 | 频率范围9kHz～8GHz，衰减范围30dB，0.5dB步进。 | |
| 4082-H34-08 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34-18 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34-26 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34-45 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34-50 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34-67 | 低噪声前置放大器 | 前置放大器根据所选择的信号分析仪主机频率上限选配，如4082E频率上限26.5GHz，前置放大器请选择H34-26。 | |
| 4082-H34A-08 | 低噪声前置放大器 | 仅B型主机可配置 | 与4082-H34-08不可同时选配。 |
| 4082-H36 | 预选器旁路 | 旁路接收通道中的跟踪预选器。 | |
| 4082-H38-40 | 40MHz分析带宽 | 支持10Hz～40MHz分析带宽。 | |
| 4082-H38-200 | 200MHz分析带宽 | 支持10Hz～200MHz分析带宽。 | |
| 4082-H38-400 | 400MHz分析带宽 | 支持10Hz～400MHz分析带宽。 | |
| 4082-H38-600 | 600MHz分析带宽 | 支持10Hz～600MHz分析带宽。 | |
| 4082-H38-1200 | 1.2GHz分析带宽 | 支持10Hz～1.2GHz分析带宽。 | |
| 4082-H38-2000 | 2GHz分析带宽 | 支持10Hz～2GHz分析带宽。 | |
| 4082-H40 | 外部频率扩展 | 提供使用外部混频方法扩展频率测试范围的能力。该选件将提供本振输出和中频输入接口功能，并提供信号识别能力。 | 该选件在主机型号不为4082B时才可选配；扩展的频率范围取决于所选择的扩频模块；扩频模块需单独选购 |
| 4082-H41-200 | 实时频谱分析 | 提供最大200MHz带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。 | |
| 4082-H41-400 | 实时频谱分析 | 提供最大400MHz带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。 | |
| 4082-H41-600 | 实时频谱分析 | 提供最大600MHz带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。 | |
| 4082-H41-1200 | 实时频谱分析 | 提供最大1.2GHz带宽数字荧光频谱以及无缝瀑布图功能，包括频率模板触发，宽带实时频谱分析。 | |
| 4082-H48 | 噪声系数测试 | 提供噪声源驱动以及噪声系数测试功能。4082N/P仅支持最高频率到67GHz的噪声系数测试。 | 选用该选件需要同时选购对应整机频段的H34低噪声前置放大器选件，以及相应1660X噪声源探头，共同完成噪声系数的测试功能。 |
| 4082-H97 | 上架套件 | 上架把手及附件，用于4082在标准机柜的上架安装。 | |
| 4082-H99-1 | 铝合金运输箱 | 高强度轻便铝合金运输箱，带提把和滚轮，方便运输。 |
软件型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 4082-S04 | 相位噪声测试 | 提供单边带相位噪声曲线和单点相位噪声测试能力。 |
| 4082-S10 | 瞬态分析 | 实现信号的瞬时参数谱、频谱和时变特性的测试分析，支持对记录数据的回放。 |
| 4082-S12 | 矢量信号分析 | 提供多种单载波数字调制信号的灵活解调功能，可以提供矢量图、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。 |
| 4082-S13 | 脉冲信号分析 | 实现对脉冲波形的时间、电平和调制参数的自动测量和脉冲序列的统计分析。 |
| 4082-S16 | 多载波群时延测量 | 提供宽带信号的绝对和相对群时延测量能力 |
| 4082-S40 | WLAN 802.11a/b/g测量 | 宽带无线局域网协议物理层测试（802.11a/b/g），涵盖射频、调制分析、调制质量测试。 |
| 4082-S40N | WLAN 802.11n测量 | 宽带无线局域网协议物理层测试（802.11n），涵盖射频、调制分析、调制质量测试。 |
| 4082-S40AC | WLAN 802.11ac测量 | 宽带无线局域网协议物理层测试（802.11ac），涵盖射频、调制分析、调制质量测试。 |
| 4082-S40AX | WLAN 802.11ax测量 | 宽带无线局域网协议物理层测试（802.11ax），涵盖射频、调制分析、调制质量测试。 |
| 4052-S46D | 5G NR下行信号分析 | 1）支持上下行信号解调，EVM、频谱平坦度、时间对齐误差；2）支持ACP、频谱发射模板、发射开断电、CCDF等功率测量功能；3）支持多档带宽和多种TM。 |
| 4052-S46U | 5G NR上行信号分析 | 1）支持上下行信号解调，EVM、频谱平坦度、时间对齐误差；2）支持ACP、频谱发射模板、发射开断电、CCDF等功率测量功能；3）支持多档带宽和多种TM。 |
授权经销商提问
您的问题将推送给已购用户，TA们会帮您解答
